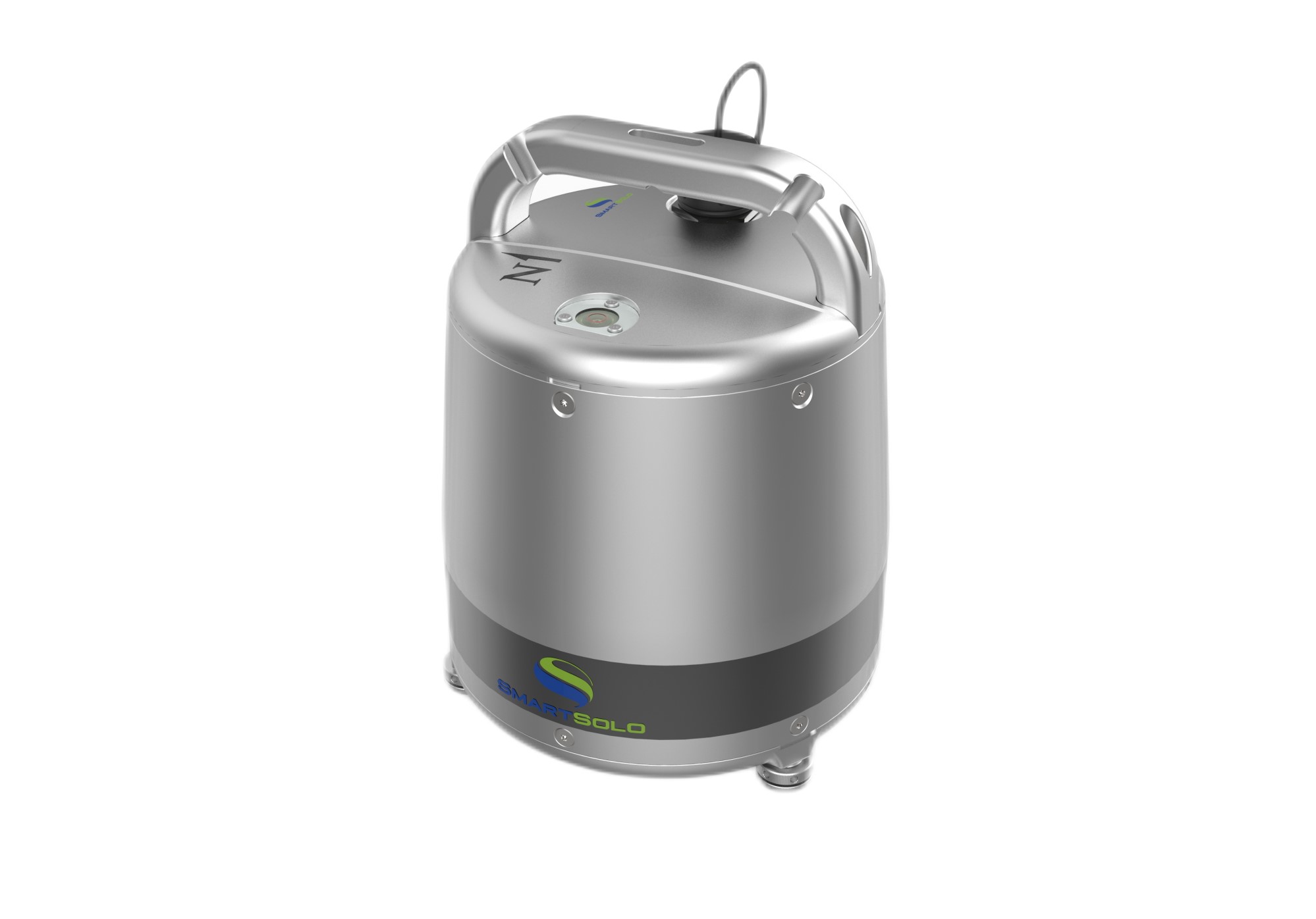

SmartSolo UBD-120带宽120s~150Hz,动态范围宽。UBD-120地震传感器中传感元件的对称三轴排列确保了垂直和水平输出之间的均匀性。可远程切换原始(UVW)或水平-垂直(XYZ)输出。
UBD-120地震传感器具有对倾斜和温度的低灵敏度,初始安装后很少需要对中。
UBD-120还具有一个网页,SD-20数据记录仪可以访问该网页,提供地震计健康状态和控制,包括通过电子水平泡报告地震计倾斜状态。
技术 | |
拓扑结构 | 对称三轴 |
反馈 | 力平衡的电容式传感器 |
质量对中 | 自动机械对中,可远程启动 |
性能 | |
自噪声 | 见自噪声图 |
灵敏度 | 1200V/m/s |
精度 | ±0.5% |
带宽 | 0.0083Hz~150Hz @ -3 dB |
削波电平 | 10Hz以内 16.6mm/s 和 10 Hz 以上0.12g |
温度 | ±45℃ 内变化无需重新对中 |
接口 | |
连接器 | 19-pin PT07A14-19 |
速度输出 | 40V差分峰峰值,可选择 XYZ 或 UVW 模式 |
质量位置输出 | 三个独立针脚输出±4V |
校准输入 | 单电压输入所有通道都可设置成高电平控制信号;校准XYZ或UVW;单通道可通过网页界面进行校准输入 |
控制线 | 质心,校准,XYZ / UVW模式 |
串行端口 | RS-232兼容串行IP (SLIP) 板载web服务器,标准HTTP |
增强仪器控制和状态 | 自动质量定心,XYZ / UVW 模式,短/长周期模式,固件更新,温度,质量位置,外壳倾角计,数字水平仪,序列号和工厂信息 |
调平和对准 | |
水平泡 | 可拆卸,并可选配保护盖 |
电子水平泡 | 通过SD-20数采连接后在网页上查看 |
对齐 | 垂直划线(N和S);用于直尺、直线或激光水平仪的盖板中的精密导轨 |
数字倾斜仪 | 使用SD-20数字记录仪时,报告外壳垂直倾斜,便于安装和远程故障排除 |
电源 | |
电源电压 | 9~36VDC隔离输入 |
功耗 | 300mW(典型静态) |
保护 | 反向电压保护,自复位过流保护,不需要更换保险丝 |
物理尺寸 | |
直径 | 176mm |
高度 | 182mm,不包括连接器、调平螺母 239.2mm,带把手和调平螺母 |
重量 | 9.5kg |
把手 | 可拆卸的提手 |
工作环境 | |
工作温度 | -50℃~+60℃ |
存储温度 | -60℃~+70℃ |
湿度 | 0%~100% |
保护套件 | 可选安装快捷方便的保温罩套件 |
冲击 | |
20g半正弦,5ms无损伤,6轴 | |
运输时不需要锁摆 | |
浸水 | |
防护等级为IP68,符合NEMA 6P要求 | |
可长时间浸没到10m |
面元科学仪器保留变更此规格的权力,恕不另行通知。
