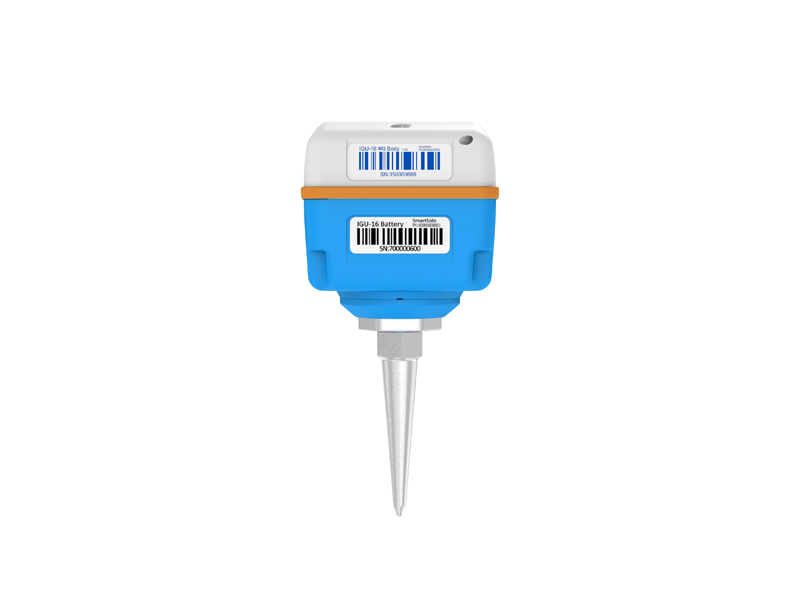

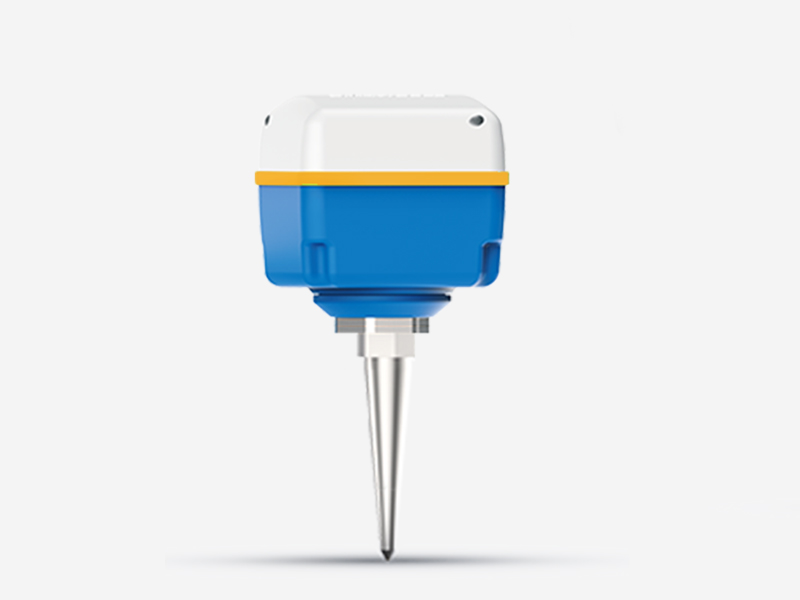

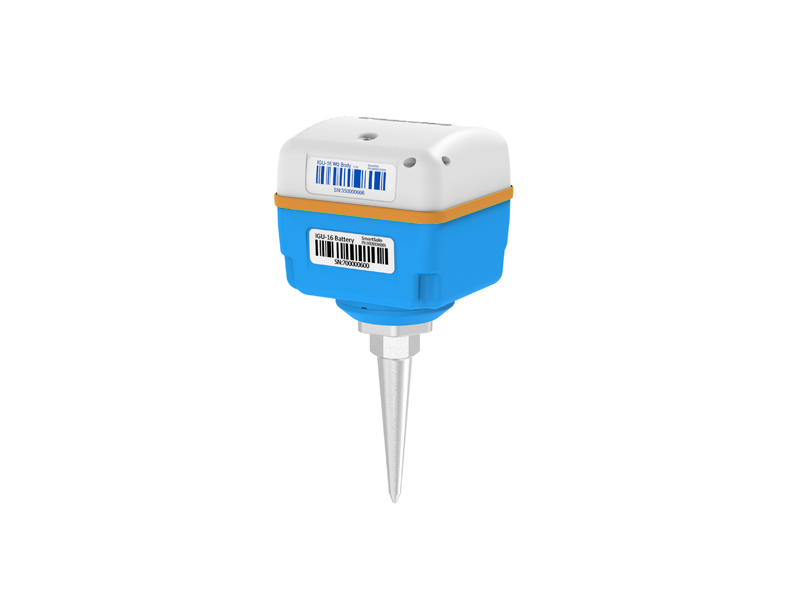

SmartSolo IGU-16HR是一款能够实施大规模、高密度、高性价比勘探方案的节点式智能地震数据记录仪。在高灵敏度地震检波器DT-SOLO的基础上,SmartSolo致力于追求地震勘探的本质——高保真的地震波信号与准确的数据时间及位置。SmartSolo最大程度地运用高可靠性和高性价比的电子和软件技术。其结果是,这款功能全面、高质量、可在任何恶劣环境下使用的智能、可靠、简便易用、结构简洁的高性价比地震勘探数据记录仪诞生了。
灵活性:
IGU-16HR小巧轻便,包含电池和尾椎也仅重1.1千克,可以方便的进行携带和部署而无需任何外部连接器,不会为科研工作带来额外负担。即使是小规模的人力队伍需要一次部署多道设备,也可以轻松地进行设备转运。
可靠的性能:
IGU-16HR支持在-40℃ ~ +70℃超大温度范围内稳定工作。内置高精度可驯服时钟和大容量可扩展的本地存储卡,同时支持IP68防水防尘等级,完全不必担心水浸、堵塞、弄湿,能够胜任在各种恶劣环境中的工作需要。
丰富的外围设备:
IGU-16HR配备了丰富的外围设备和辅助支持。这包括数据管理中心 (DMC) 和数据采集中心 (DCC) 在内的许多辅助软件和数据下载架 (DHR) 在内的一系列硬件辅助设备。通过它们可以在3.25小时内完成高达3000道@20天@2毫秒的数据采集和回收。
超长续航
IGU-16HR智能地震数据记录仪具有超长续航,可满足长时间工作需要。标准状态下,IGU-16在单次充电后支持最长连续工作32天@1ms,而在分段工作模式中 (12h工作/12h休眠) 更是长达64天。优秀的产品续航使得IGU-16HR可以帮助进行中长期监测。
应用领域:
主动源反射、折射工程地震勘探、地震映像、能源勘探、地震勘探、地热资源勘探、地震灾害预警、泥石流滑坡灾害预警、城市楼宇健康监测等。
物理指标 | |
尺寸 | 103mm(长)×95mm(宽)×118mm(高)(不带尾锥) |
重量 | 1.1kg(包含电池和尾锥) |
防护性能 | IP68 |
内存 | 16GB,可拓展至32GB |
充电时长 | <3.25h |
充电温度 | +3℃~+45℃ |
工作温度 | -40℃~+70℃ |
续航时间@25℃ | 32天 连续工作模式@1ms |
64天 分段工作模式(12小时工作/12小时休眠) | |
传感器技术指标 DT-SOLO 5Hz (所有参数均在22℃,垂直方向测试,特殊说明除外) | |
自然频率 | 5Hz |
线圈电阻 | 1850Ω |
阻尼 | |
开路阻尼 | 0.6 |
闭路阻尼 (并43KΩ) | 0.7 |
灵敏度 | 80V/m/s(2.03V/in/s) |
开路灵敏度 | |
失真 | <0.1% |
传感器技术指标 DT-SOLO 10Hz (所有参数均在25℃,垂直方向测试,特殊说明除外) | |
自然频率 | 10Hz |
线圈电阻 | 1800Ω |
阻尼 | |
开路阻尼 | 0.51 |
闭路阻尼 (并20KΩ) | 0.7 |
灵敏度 | 85.8 V/m/s (2.18V/in/s) |
开路灵敏度 | |
失真 | <0.1% |
通道指标 (无特殊说明时均为@2ms采样率,31.25Hz,25℃) | |
ADC分辨率 | 32位 |
采样率 | 0.25,0.5,1,2,4ms |
前放增益 | 0dB到36dB,6dB递进 |
抗混叠滤波器 | 206.5Hz @2ms(82.6%奈奎斯特频率) |
可选–线性相位或最小相位 | |
直流阻断滤波器 | 1Hz到10Hz,1Hz递进或直流去除 |
GPS时间标准 | 1ppm |
计时精度 | ±10μs,GPS驯服 |
最大输入信号 | ±2.5V峰值 @增益0dB |
瞬时动态范围 | 125dB @2ms增益0db |
等效输入噪声 | 0.18μV @2ms增益18dB(典型值) |
总谐波失真 | <0.0002% @增益0dB |
共模抑制 | ≥100dB |
增益精度 | <0.5% |
系统动态范围 | 145dB |
频率响应 | 0~1652Hz |
面元科学仪器保留变更此规格的权力,恕不另行通知。
