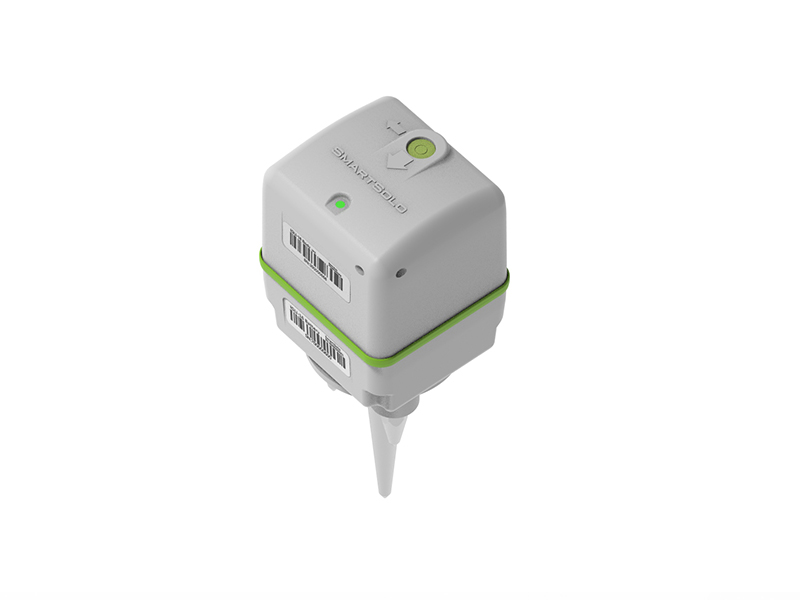

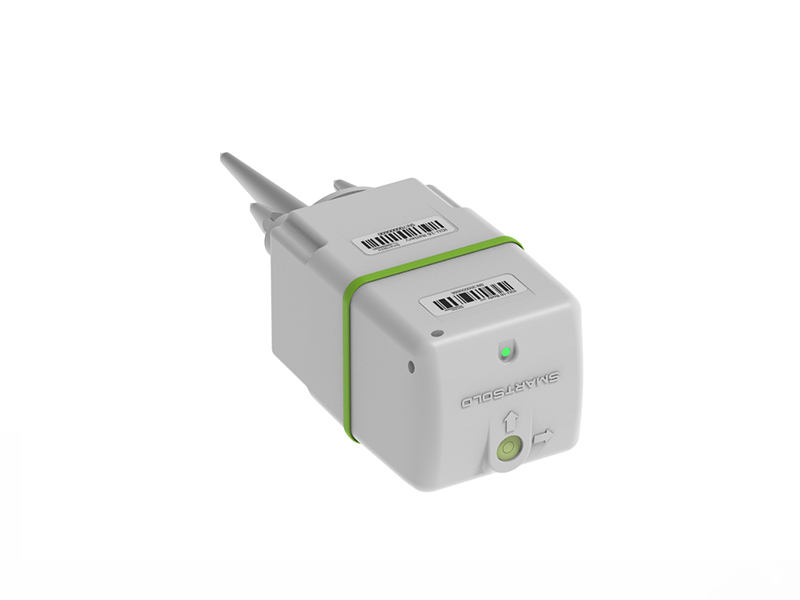

SmartSolo IGU-16HR 3C地震数据记录仪是新一代3通道智能地震传感器,是市场上性价比最高的系统。IGU-16HR 3C支持多种采样率,可提供全面且高质量的地震勘探数据,使用简便,结构简单,智能又可靠。长续航和优秀的抗极限和恶劣环境能力让IGU-16HR 3C成为了众多科研工作者们开展地震研究时的得力助手,即便在复杂的环境条件下也能稳定工作,助力科研成功。
新一代3通道智能地震传感器:
高分辨率数据、32位Z-△,高分辨率ADC、可达0.25ms采样率、内置GPS接收器和高精度可驯服时钟。
大道数、灵活部署:
基于DT-SOLO 高灵敏度检波器、可选5Hz和10Hz检波器、可扩展至百万道系统、红绿双色LED指示灯、绿色表示'好',红灯表示'不好'。
超低功耗、低成本:
重量轻,体积小、和IGU-16共用一套辅助设备、极大减少设备投入、市场上性价比最高的系统、高达30天续航时间(详见详细指标页。
方便快捷、效率高:
集成模块化设计、极大地提高了生产效率、降低了维修成本、主体和电池可以分离、可以便捷地更换电池。
地震勘探行业的未来:
更小的队伍规模,更少的人力、更简便的仪器,更低运营成本、HSE(健康,安全,环保)保证、高效的数据下载和管理高密度,可应用百万道。
应用领域:
能源勘探、地质构造勘探、地热资源勘探、地震灾害预警、泥石流滑坡灾害预警、浅层三维结构探测、山体基底结构探测等。
总体指标 | |
通道 | 3 |
ADC分辨率 | 32位 |
采样率 | 0.25,0.5,1,2,4,8,10,20ms |
前放增益 | 0dB到36dB,6dB递进 |
抗混叠滤波器 | 206.5Hz @2ms(82.6%奈奎斯特频率) |
可选–线性相位或最小相位 | |
直流阻断滤波器 | 1Hz到10Hz, 1Hz递进或直流去除 |
工作温度 | -40℃~+70℃ |
防护性能 | IP68 |
尺寸 | 103mm(长)×95mm(宽)×187mm(高)(不带尾椎) |
重量 | 2.4kg(包含电池和尾椎) |
存储 | 64GB |
续航时间@25℃ | 30天 连续工作模式 @2ms |
60天 分段工作模式(12小时工作/12小时休眠)@2ms | |
充电时长 | <6h |
充电温度 | +3℃~+45℃ |
通道指标 (无特殊说明时均为@2ms采样率,31.25Hz,25℃) | |
最大输入信号 | ±2.5V峰值 @增益0dB |
瞬时动态范围 | 125dB @增益0db |
等效输入噪声 | 0.18μV @2ms增益18dB |
总谐波失真 | <0.0002% @增益0dB |
共模抑制 | >100dB |
增益精度 | <1% |
GPS时间标准 | 1ppm |
计时精度 | ±10μs,GPS驯服 |
串音 | <-110dB |
系统动态范围 | 145dB |
频率响应 | 0~1652Hz |
检波器技术指标 (无特殊说明时,所有参数均在22℃,垂直芯体在垂直条件下测试,水平芯体在水平条件下测试) | |
自然频率 | 5Hz |
假频 | >170Hz(>150Hz,水平检波器) |
失真 | <0.1% @12Hz, 0°~10°垂直倾角, |
0°~3°水平倾角 | |
阻尼 | 0.7 |
灵敏度 | 76.7V/m/s(1.95V/in/s) |
(无特殊说明时,所有参数均在25℃,垂直芯体在垂直条件下测试,水平芯体在水平条件下测试) | |
自然频率 | 10Hz |
假频 | >240Hz |
失真 | <0.1% @12Hz,0°~10°垂直倾角, |
0°~3°水平倾角 | |
阻尼 | 0.7 |
灵敏度 | 78.7V/m/s(2.0V/in/s) |
面元科学仪器保留变更此规格的权力,恕不另行通知。
